博杰开发5G毫米波CATR测试解决方案

2023-08-04


随着5G的应用发展,毫米波段的开发也越来越深入,最高频已达52.6GHz。越高的频率、越宽的应用带宽成为5G毫米波新空口的主要特点,因而5G毫米波段需要采用多天线的设计方案,以确保传输信号的质量和稳定性。这也使得OTA测试成为5G毫米波射频指标评估的主要手段。

博杰开发5G毫米波CATR测试解决方案


随着5G的应用发展,毫米波段的开发也越来越深入,最高频已达52.6GHz。越高的频率、越宽的应用带宽成为5G毫米波新空口的主要特点,因而5G毫米波段需要采用多天线的设计方案,以确保传输信号的质量和稳定性。这也使得OTA测试成为5G毫米波射频指标评估的主要手段。

OTA测试是指在无线环境下进行的测试,其目的是评估无线设备在真实环境下的性能表现。辐射远场区,天线方向图随距离的变化较小,场强较为稳定,所以在一般的天线方向图测量中,都采用远场测试方法。


在5G毫米波段的OTA测试中,其面对的挑战是随着频率的提高,空间损耗、传输线损耗越来越大,尤其是带外杂散等指标测试时,越来越难以准确获得频率信号。同时由于大规模MIMO设计,对于终端来说大大增加了测试的复杂性。尤其是大型散射体和大口径天线测试,对测试仪表、测试硬件和的测试场地要求更为复杂和严格,需要采用先进的测试设备和技术手段,以确保测试结果的准确性和可靠性。


博杰开发5G毫米波CATR测试解决方案

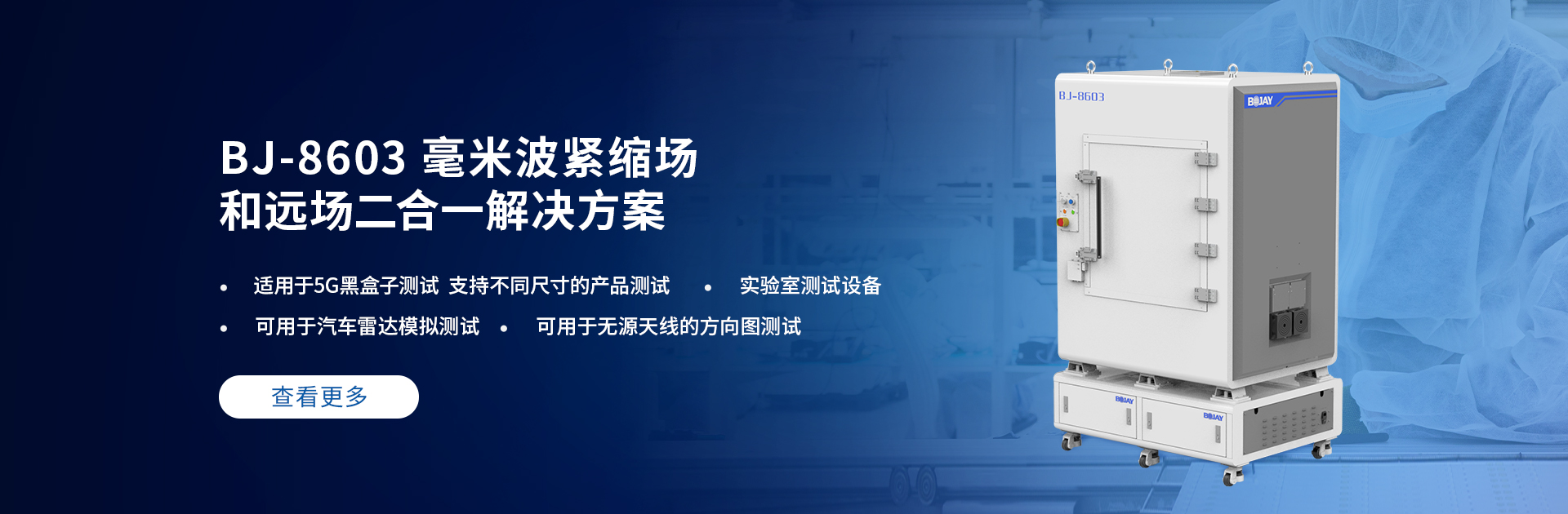

博杰股份自2018年起,已成功与世界顶级客户合作开发了可满足5G标准应用的射频测试系统,并且在多家世界级客户实验室得到广泛应用。面对5G毫米波段OTA测试的挑战,博杰股份自主研发了毫米波紧缩场/远场二合一的测试方案。系统中主要包含三大部件:毫米波测试箱直接远场测试套件紧缩场测试套件


毫米波测试箱工作带宽为24-90GHz,覆盖5G毫米波以及毫米波雷达的所有应用频段。其内部配备多轴旋转测试平台,最多可兼容4轴移动旋转平台,旋转精度可达±0.1°。直接远场测试套件配备多天线测试架,支持毫米波大规模MIMO天线模块复杂波束赋形测试。在远场测试中,博杰股份的测试系统最大可支持2000mm的远场距离要求


紧缩场测试套件是一种占地面积小,传输距离短的测试系统,主要应用于毫米波雷达产品及其组测试,毫米波天线测试等各种毫米波有源/无源产品测试。其设计原理是应用高精度的抛物面反射板,将馈源天线辐射的球面波在较短的距离内转换为模拟远场的平面波。其核心是高精度的反射板和馈源。


博杰股份自主研发了超宽频高精度的抛物面卷边反射板,支持频段24-90GHz,静区覆盖200-400mm,采用一体加工成型的制造模式,极大程度上保证了抛物面的加工精度,表面粗糙度<20um(RMS)。馈源的匹配应用方面,博杰股份采用了自主研发的偏置馈源,支持频段24-50GHz,可以同时支持有源和无源器件的测试。


紧缩场相较于直接远场大大缩短了传统远场测试的距离,为大型散射体等大型待测物的测试带来了极大的便利;缩短测试距离,极大程度上降低了损耗,获取相对直接远场更大的测试动态范围;增加系统测试精度,高精度的反射板采用卷边的设计方案,既解决了反射面边缘处的绕射场对系统的影响,又能够相对锯齿边反射面极大程度上减小反射板的尺寸,降低成本,增加美观。

博杰开发5G毫米波CATR测试解决方案

基于博杰的超强研发能力,攻克了馈源和反射板的技术壁垒,我们毫米波紧缩场测试系统在性能和成本方面都有着显著的优势可以为您的毫米波测试提供更加便捷和高效的解决方案。

博杰股份凭借近20年的射频测试领域研发经验,深耕消费类电子及汽车电子领域,在蜂窝、蓝牙、WIFI、ADAS等领域提供系统级解决方案,为未来通信技术应用的推广和发展,掀开行业的新篇章。


博杰开发5G毫米波CATR测试解决方案
